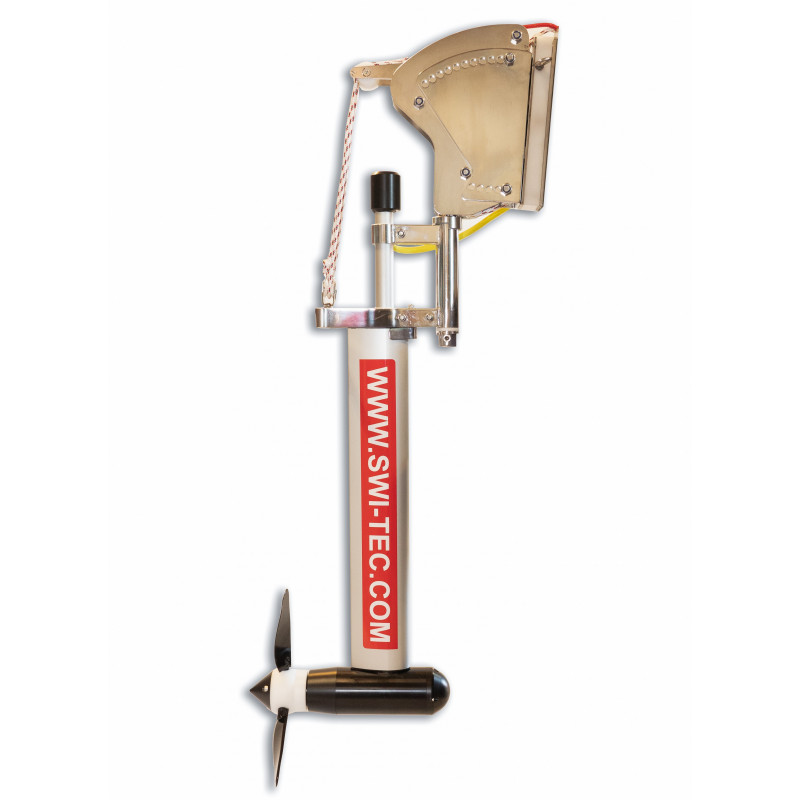

Hydro Chargeur pour la poupe avec support inclus

PDF Tests et Comparatifs de Voiles et Voiliers

Nous combinons également puissance hydraulique et rayonnement solaire dans un chargeur-convertisseur intelligent

• Pour systèmes de 12/24 volts
• Limitation de la tension programmable, p. ex 14.4V
• 40A d’intensité de courant maximum
• Intensité de courant maximum programmable en fonction de la capacité batterie
• Freinage de surcharge électronique programmable de l‘hélice lorsque la batterie est chargée
• Chargeur convertisseur programmable avec affichage digital
• Connexion panneau solaire jusqu’à 400W / 16A
• Connexion utilisateur 12V pour inverseur 220V / 50Hz pour chargement de portable, le cellulaire, TV, etc…

 Installation et mise en situation réelle de l'hydro chargeur

Générateur

• Fonctionnement silencieux
• Nombre de tours minimum du générateur grâce à un petit rapport de transformation
• Degré d‘efficacité optimal grâce à la transformation spéciale
• Pas de vibration de l‘hélice grâce au système d‘embrayage
• Forme optimale (mécanique des fluides)
• Etanche grâce aux 2 joints toriques sur les 2 côtés
• Se démonte facilement
• Boîtier en aluminium anodisé et couvercle en plastique spécial
• Profil en aluminium optimal (mécanique des fluides)
• Toutes les vis (A4) traitées anti-corrosion
• Pas de nuisance de l‘hélice sur la transmission, les deux pièces étant séparées par un embrayage
• Pratiquement pas audible dans l‘eau
• Charge déjà à partir de 4 noeuds de navigation (ceci en fonction de l‘inclinaison préréglée de l‘hélice)

Hélice

• Pièce principale en matière plastique spéciale
• Pales d‘hélice en aluminium fixées avec une laque à chaud
• Inclinaison peut être préréglée selon le type de bateau (vitesse)
• Les pales peuvent être changées séparément (par exemple lors d‘une collision)
• Pales MFN (mécanique des fluides numérique) calculées pour le générateur avec forme et torsion optimale

Régulateur électronique

• Peut être réglé jusqu‘à 16/32 volts, idéal pour la compensation de pertes de tension
• Roue libre intégrée (l‘hélice tourne librement lorsque la tension maximale de la batterie est atteinte)
• Raccordement supplémentaire pour panneau solaire ou éolienne
• Raccordement supplémentaire pour utilisation directe (enclenchement automatique lors de charge suffisante de la batterie)
• NOUVEAU: affichage numérique inclus
• NOUVEAU: interrupteur supplémentaire pour roue libre
• NOUVEAU: alarme supplémentaire lorsque la batterie est complètement chargée
• NOUVEAU: plus de potentiel

Fixation au tableau arrière

• Construction très robuste en acier inox (V4A)
• Peut être réglé selon l‘inclinaison du tableau arrière, de manière à ce que le générateur soit toujours verticalement dans l‘eau
• Plaque de base du tableau arrière avec contre-plaque robuste (peut être livrée séparément)
• Système de blocage du support de tableau permet un verrouillage/déverrouillage facile et sûr
• Le générateur peut être mis à l‘eau/et ou remonté en pleine navigation grâce à son système de démultiplication
• Le générateur est arrêté en position de travail, sans effort sur la corde durant la navigation
• Le générateur peut être remonté immédiatement en cas de besoin ou lors d‘une collision en tirant sur une seconde corde
• Le générateur peut être remonté à la verticale lorsque les batteries sont chargées ou dans le port
• Des butées latérales empêchent que le générateur ne touche le tableau
• Forme ergonomique

Art. No. 7147/7148

Support principal au tableau

Support inox avec des segments ajustables, pliable en haut avec un bout.On peut baisser le générateur pendant la navigation avec une réduction 1:4. Blocage dans l‘eau. Système de fixation rapide au tableau.

Composants du générateur: Unité principale sans support, hélice et convertisseur chargeur programmable avec affichage digital et câble 4 m 3 pôles

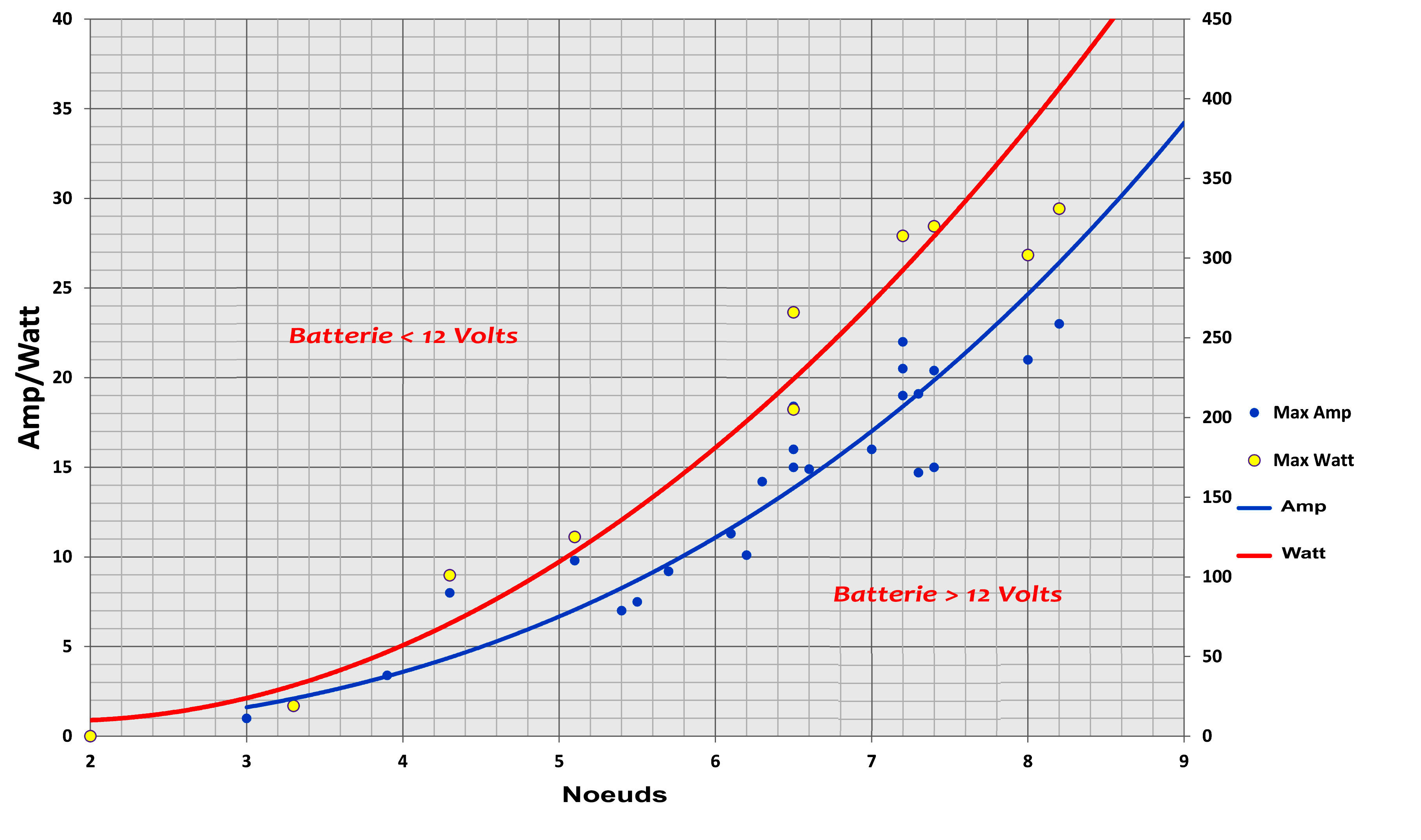

Performance: Courant à partir de 4 noeuds (dépend du type de bateau et de l‘ajustement des pales de l‘hélice)

Puissance électrique: 50 à 600 Watts en fonction de la vitesse et de l‘état de charge des batteries.

Dimensions générales: Unité principale sans support : 1100 X 100 mm, diamètre d’hélice 360 mm

Chargeur

Puissance: 1.000 Watt (Meilleur rapport : Hydro-générateur 600W, cellules PV 400W)

Batteries:  12 V/24V de 200Ah/100Ah (distinction voltage automatique)

Batterie chargée: 16V/32V (ajustable)

Tension batterie min. de déconnexion: 11V/22V

Tension de chargement: 12.44V (ajustable par défaut)

Courant de chargement maximum: 40A (20A a 24V)

Courant de veille: inférieur ou égal à 45mA

Dimensions: 278 x 133 x 75 mm

Poids: 1.6 kg

Milieu:Température milieu: 10°C jusqu‘à 50°C

Humidité relative: 0-90%

Installation à l‘intérieur du bateau!

Poids: Complet avec générateur, chargeur, hélice et support principal: Approximativement 15 kg

Contenu de la livraison: Complet avec générateur, chargeur, support principal, fiche, hélice et support au tableau arrière
